良好的粘合應(yīng)是涂在波形瓦楞紙和面紙之間的粘合劑經(jīng)過(guò)高溫烘烤迅速糊化后，紙和粘合劑牢固結(jié)合，經(jīng)專(zhuān)用設(shè)備和附件將其剝離時(shí)，撕裂的應(yīng)是紙的纖維，而不應(yīng)是粘合劑脫開(kāi)。

瓦線使用的粘合劑，在配制過(guò)程中，主要控制粘合劑的固體含量、糊化溫度和粘度。

瓦線粘合劑三大技術(shù)指標(biāo)詳解

固體含量是指淀粉、燒堿、生膠專(zhuān)用干燥劑、硼砂在粘合劑中的含量，主要是指淀粉的用量，淀粉的含量多，固體含量就高。在使用過(guò)程中調(diào)整好涂膠輥的間隙，就可以提高車(chē)速，增加產(chǎn)量，同時(shí)便于烘干。配制粘合劑的固體含量約占粘合劑總量的20%左右為宜。

糊化溫度是指粘合劑在生與熟的臨界溫度，當(dāng)粘合劑的糊化溫度低時(shí)，在生產(chǎn)工藝中所消耗的熱量就少，因而可以提高車(chē)速。

粘度是指在生產(chǎn)使用過(guò)程中粘合劑的流動(dòng)能力。我們要求粘合劑低粘度，實(shí)際就是為了在使用中有良好的流動(dòng)性?？梢蕴岣叱跽沉ΑＥ渲剖鞚{是控制粘合劑粘度的關(guān)鍵。一要嚴(yán)格控制攪拌時(shí)間，當(dāng)攪拌時(shí)間不夠時(shí)，粘合劑的粘度不穩(wěn)定；二要掌握好燒堿及其它原料的配比。只有恰到好處的掌握粘合劑的固體含量、糊化溫度和粘度的相對(duì)關(guān)系，才能制作出質(zhì)量好的粘合劑，從而保證在生產(chǎn)工藝中良好的粘合。

瓦線粘合劑制作時(shí)的原則要求

在生產(chǎn)過(guò)程中，淀粉膠的粘度與溫度、燒堿用量成正比。在使用過(guò)程中，淀粉膠的粘度與溫度、攪拌速度成反比。為避免在使用過(guò)程中膠的粘度降低過(guò)快，盡量減少膠體循環(huán)及溫度的提高（如可將循環(huán)系統(tǒng)的齒輪泵改為氣泵，將大循環(huán)改為單循環(huán)）。

1、單面機(jī)及三層線生產(chǎn)使用黏合劑粘度控制在：20-50秒（涂4杯）。

2、五層及七層線生產(chǎn)使用黏合劑粘度控制在：50-90秒，特殊情況，根據(jù)要求調(diào)節(jié)粘合劑粘度。

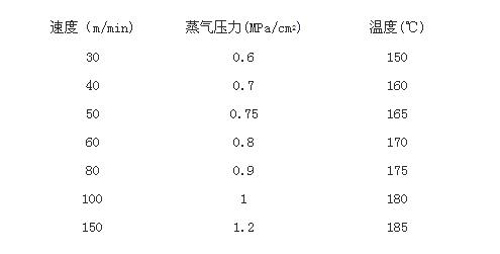

瓦楞紙板生產(chǎn)線的速度和蒸氣壓力及溫度的關(guān)系（見(jiàn)表）

如何匹配瓦線車(chē)速與粘合劑性能

單面瓦楞機(jī)車(chē)速過(guò)快,要考慮波形瓦楞楞峰上的著膠量,這時(shí)的粘合劑固體含量要求高，否則影響粘合效果。

單面瓦楞機(jī)車(chē)速過(guò)慢，會(huì)增大波形瓦楞楞峰的著膠量，同時(shí)，由于車(chē)速慢，過(guò)高的溫度會(huì)使粘合劑過(guò)早固化而失去良好的粘合效果，甚至用手一拍即會(huì)膠開(kāi)。

雙面機(jī)車(chē)速過(guò)快會(huì)造成波形瓦楞楞峰著膠量減少，同時(shí)由于過(guò)快的車(chē)速，使熱消耗增大，溫度降低，粘合劑糊化不好，造成粘結(jié)不良。

雙面機(jī)車(chē)速過(guò)低會(huì)使波形瓦楞紙楞峰涂膠量增多，溫度聚集而過(guò)量烘烤瓦楞紙板，使粘合劑結(jié)構(gòu)被破壞，造成瓦楞紙板焦脆。

瓦線粘合劑制作時(shí)的原則要求

在制作粘合劑時(shí)，嚴(yán)格按操作規(guī)程和工藝要求生產(chǎn)，同時(shí)考慮到各種因素的影響，以保證瓦楞紙板的粘合效果。 一般要注意以下原則：

1、使用的原輔材料質(zhì)量要有保證

2、投料時(shí)各種原輔材料計(jì)量要準(zhǔn)確

3、盡可能使用好的水質(zhì)

4、保證制作環(huán)境和場(chǎng)地的合適的溫度

5、保證適當(dāng)?shù)恼扯?/p>

6、保證適當(dāng)?shù)臐舛?/p>

7、成品粘合劑沒(méi)有沉淀物

8、成品粘合劑在存放和使用中粘度變化不大

9、保證生產(chǎn)過(guò)程中有良好的初粘性、滲透性
